电暖 ▏色达喇荣五明佛学院

项目名称:色达喇荣五明佛学院
项目范围:采暖面积10666平方米,包括五明佛学院,觉姆经堂,喇荣饭店及坛城附近。
施工内容:智能电热采暖系统
项目介绍:色达五明佛学院偏居于四川省甘孜藏族自治州色达县城郊,距色达县城20余公里处,有一条山沟叫喇荣沟,顺沟上行数里,就是举世闻名的喇荣寺五明佛学院,也称色达佛学院。色达佛学院是世界上规模最大的藏传佛学院之一。气候特点:属青藏高原亚湿润气候区,长冬无夏,昼夜温差大,年均温度0.0℃,最高温度23.7℃,最低温度-36.6℃,年降水量651.4毫米,无霜期18天,有时甚至没有无霜期。年日照数2451小时。

一、设计理念

由于本工程采暖面积大,根据平时的使用情况,综合考虑最终决定不占用空间的取暖设备采用-电地暖。

经济节能运行费用比传统方式节约,使用费用是水暖、发热电缆和空调的20% ;安全可靠,无后期维护,安装便利,铺装灵活;使用方便,自由控温,制热合理,升温迅速;远红外电地暖系统的可靠性经过严格的欧盟认证,使用寿命达50年以上;

1、设计依据:中华人民共和国行业标准《地面辐射供暖技术规程》(JGJ142-2012)、国家建筑标准设计图集《QB/HS-CN-SGGF-2008采暖施工流程管理规范》(03K404)、 《采暖通风与空气调节设计规范》(GJB19-87)、 《民用建筑节能设计标准》(JGJ26-95)、 《地面辐射供暖技术规程》(JGJ142-2012)、 《韩国国家暖房技术现行技术标准》、 《韩尚地暖地面辐射供暖技术规程》

2、设计原则:本工程根据客户实际室内装修和落地式家具摆设情况,进行针对性设计;设计中会以舒适温暖为原则保证此区域短时间内达到理想供暖效果; 保证实际采暖区域根据客户在供暖温度范围内自行调节要求,达到客户需要的理想采暖效。

二、主要材料和配件

1、主发热材——韩国原装进口高级舒适型光纤体

系统的核心发热元件---碳纤维,产品可靠性高,它的防腐、绝缘、抗压、耐磨、阻燃、抗氧化等多重理化指标稳定,是一种集多种优异性能于一身的发热材料。通电后,面状发热材两极的铜条产生的电压差,使面状发热材中的纳米碳分子、纳米银分子在电压差的作用下做布朗运动而产生远红外光波散热。

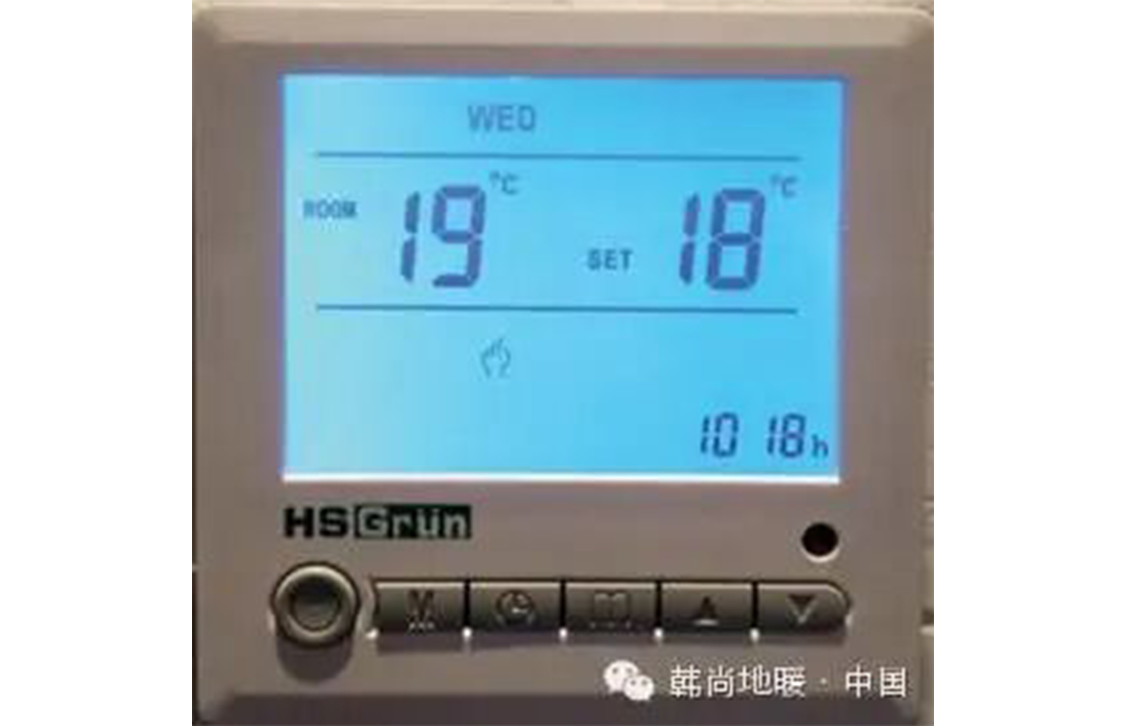

2、控制器——德国H S G rün绿牌温控器

采用国际先进的微电脑控制芯片,通过温控器内部或外部的高精度传感器,检测温度。并实时与用户所设定的参数进行比较,自动开启、关闭负载(电设备或阀)加热,以达到保持室内恒温的目的。每天可设置6个小时段和对应的设置温度,并可以选择手动控制或临时手动控制。特有的双温双控功能,在检测室温的同时又增加了对负载温度的检测。

3. 辅材

供热效果增强系统是由韩尚地暖研发中心自主开发的智能地热增强系统,连接导线、连接卡、绝缘辅材

三、施工流程

由经过专业技术培训且经过充分实践的暖通施工技师和韩国精英施工人员组成的工程部工程施工队伍担任的,根据设计施工图,严格按照国家建设部的施工规范:《地面辐射供暖技术规程》 JGJ142—2004进行地热及温控器安装。

1、电地暖系统

1)检查地面的平整度是否符合铺设要求在铺设韩尚Carbon碳纤维面状发热材前先将地面清扫干净,地面保持干燥、平整,凹凸程度不得高于5mm。有保温层要求的,地面基层须施工完毕并通过通电试验验收;

2)电源引线布线系统中的穿线管、温控器安装暗盒(含传感线管、电缆线管的预埋)已按设计要求完成预埋;

3)铺设区域内其它专业隐蔽工程已全部完成,现场符合封闭独立施工条件(本项工程不宜与其它单项工程交叉施工);

4)准备施工所需用电等设施,并做好安装前铺设区域清理工作(通常情况下会集中时间进行装修,但韩尚Carbon碳纤维面状发热材的安装不能和室内装潢同时进行。有线管的应事先在地面上切槽埋入,或将线管沿墙壁排放。

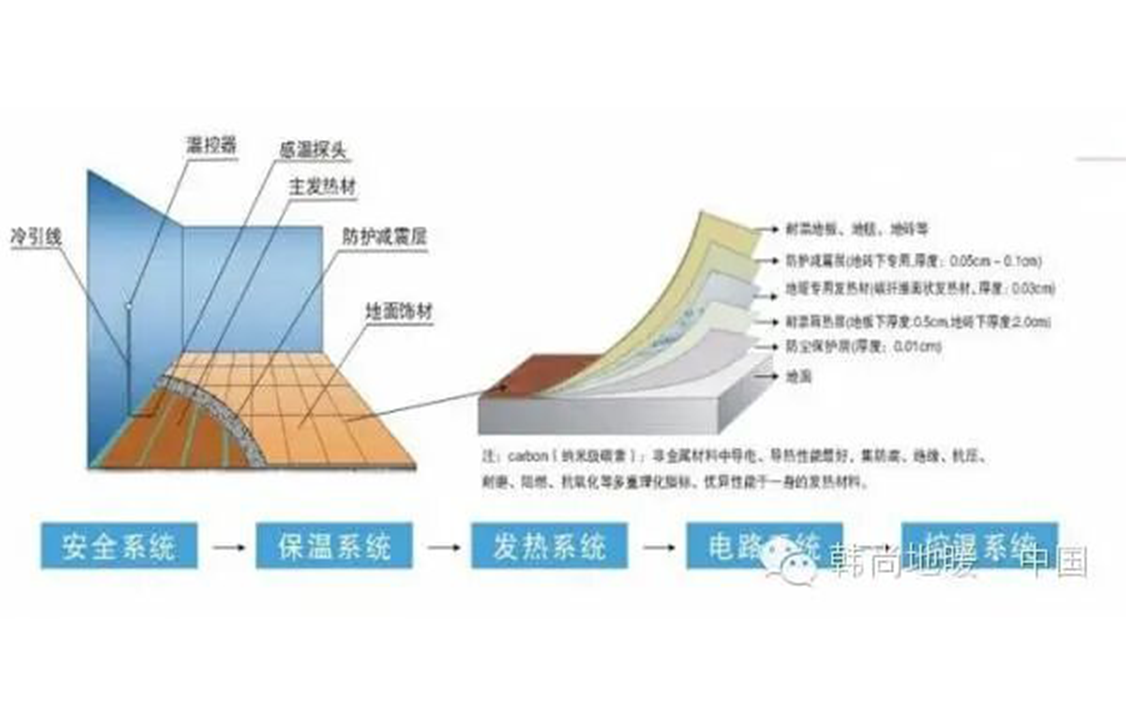

5)现场铺设在打扫干净的铺设场地上,将聚苯乙烯发泡硬质隔热保温板(XPS,俗称挤塑板)铺设在平整干净的结构面上,保温板应切割整齐,铺设间隙不得大于5mm,保温板可用胶带粘接平顺。铺设此层是起到保温、隔热的作用。

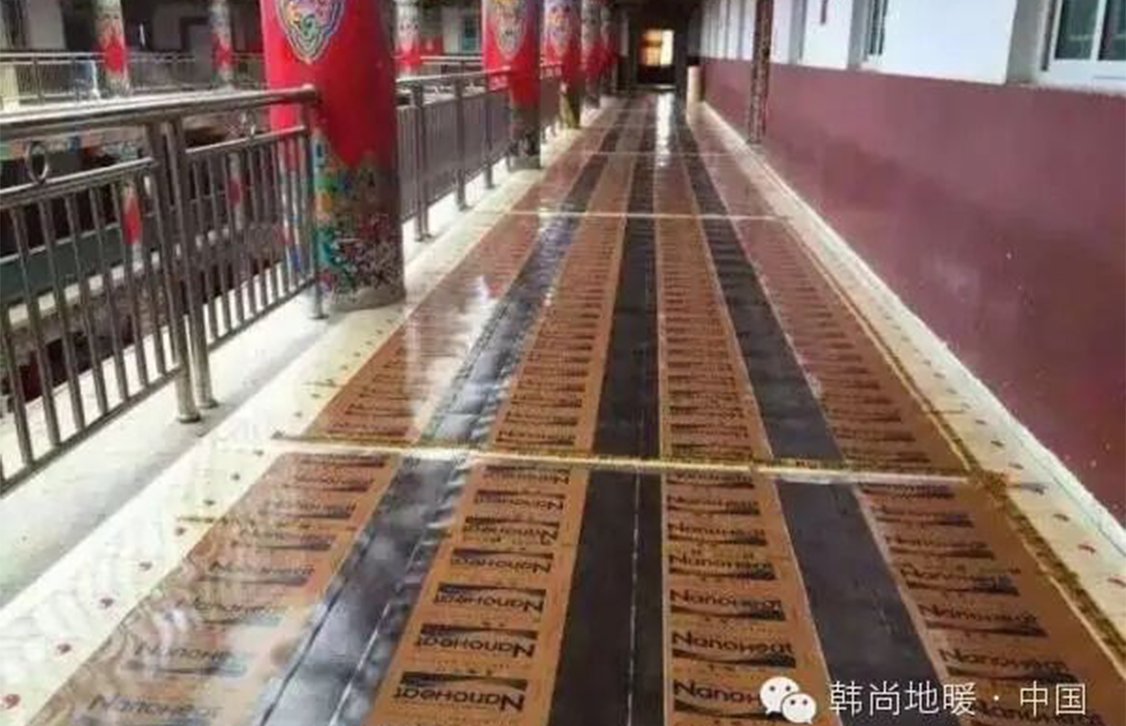

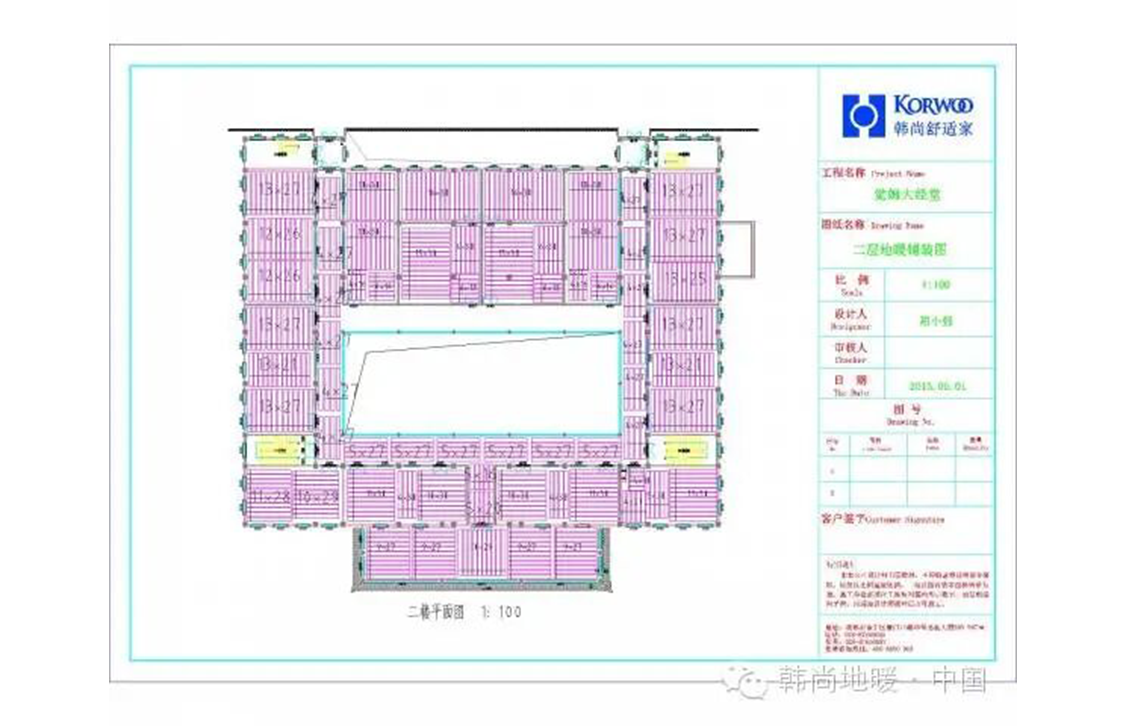

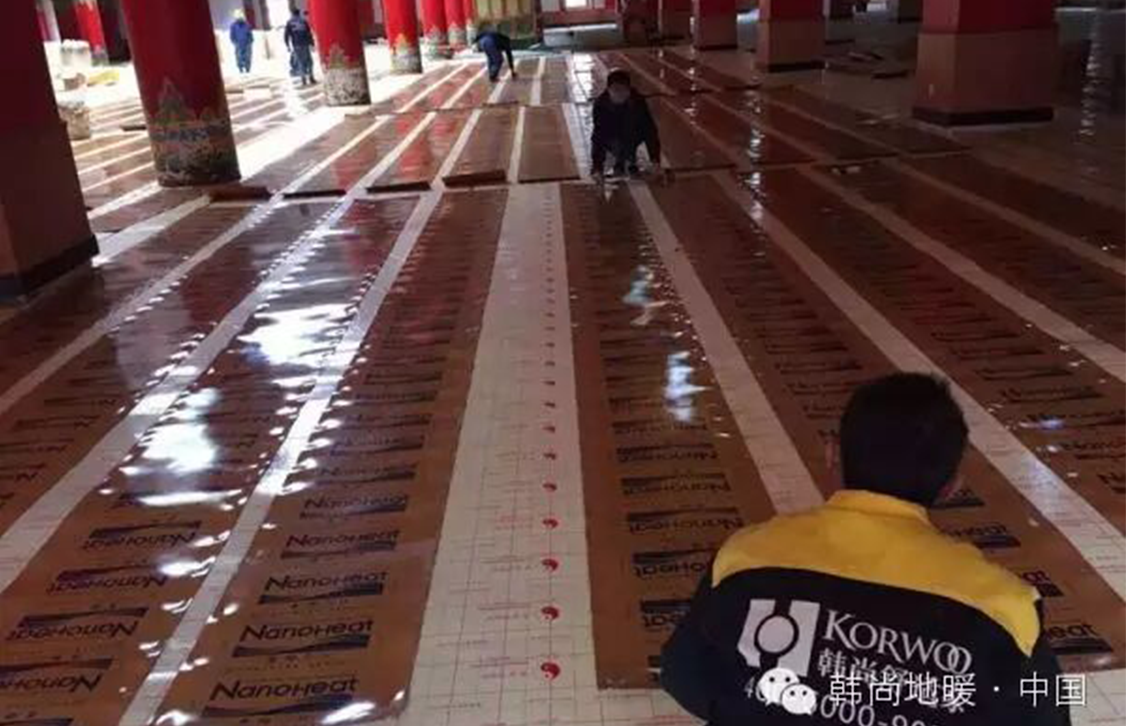

6)铺设反射层复合铝箔,材料为聚酯真空镀铝膜,可以起到热量向上传导,铺设在挤塑板上,铺设必须平整,并用胶带固定。按设计图纸铺设韩尚Carbon碳纤维面状发热材,铺设前必须检测标准电阻和绝缘阻值,然后按设计图纸要求进行铺设。

2、温控器的安装

温控器需选用双感温或地面温度传感型的,地面温度传感器可以控制发热韩尚Carbon碳纤维面状发热材的运行,以保证地面温度的安全与舒适;

感温探头放在两根电缆中间的位置,并用胶带固定;在墙壁垂直于水平地面1400mm左右安装,温控器一般可安装在与房间灯开关的并列位置;并要做好成品保护措施,避免以后操作造成意外损坏。

3、现场检测安装完成后,在铺设木地板之前,我们会必须进行发热测试,检查每根韩尚Carbon碳纤维面状发热材的标称电阻和绝缘电阻,确定无断路、短路现象,如有通电条件可检测韩尚Carbon碳纤维面状发热材的发热效果

4、地面饰材施工其他施工队进入铺设区域时必须设垫板运送,推车等工具不得直接挤压韩尚Carbon碳纤维面状发热材,填充层完成48小时内不许踩踏、严禁剔凿、重压。

5、最终测试、验收、客户确认地面饰材铺装完成后,在表面未干的状态下,应再次检测每根韩尚Carbon碳纤维面状发热材的绝缘电阻,以检查韩尚Carbon碳纤维面状发热材在填充层施工过程中有无损坏;或将韩尚Carbon碳纤维面状发热材开关打开,进行通电测试5-10分钟,正常运行则表示产品安装及使用无任何质量问题,验收合格,客户确认。如发生断电等不能正常运行的情况,则进行现场检修。

特别提示 :“三检一测”是采暖供暖系统运行正常的保障。

6、 服务保证。服务人员都有丰富理论知识和多年的实践经验,售后服务部对每台设备都建立服务档案,并纳入微机管理,实行售后服务跟踪,设计交付使用后,我公司派售后服务人员在三个工作日内到现场燃烧工况监测,指导操作以及解释操作人员提出的各种技术问题,并且还进行不定期电话咨询和每半年一次的走访检查。

1) 售前服务:我公司技术人员亲临用户现场,根据现场具体情况和用户要求,提供技术咨询当好用户参谋,同时提出各种切实可行的方案设计并和用户一起对各个方案系统可行性分析,帮助用户确定最终方案。

2) 售中服务:按时交付用户要求的硬件产品及软件资料,免费派员协助指导安装,当场试烧验收,并与用户进行设备收、清点等交接工作;解释用户提出的各种技术问题;指导操作人员1-2名;

3) 售后服务:1.全天24小时为用户提供服务;2.随时提供各种零配件和技术支持。3.定期电话咨询和走访、每年两次定时定期上门保养检修。
